配电柜中的端子有哪几种,作用是什么?

作者: 发布时间:2023-06-08 15:36:58点击:1834

在配电柜中,端子种类很多,主要有螺钉端子、插拔端子、冷压端子、弹簧端子、电流电压端子、导轨端子等等,在连接不同类型的电缆和电气设备时,需要选择不同种类的端子。下文将详细介绍配电柜中常见的端子类型,以及它们的应用场景和特点。

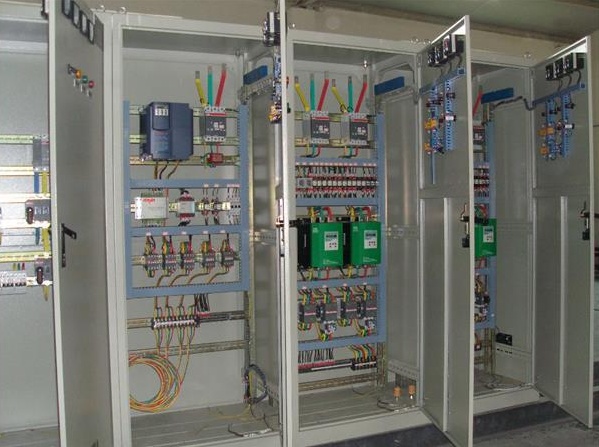

配电柜

配电柜中的端子有哪几种

一、螺钉端子

螺钉端子是最常见的一种端子类型。它通过螺旋式的螺钉来连接电线和设备。螺钉是由金属材料制成,可以在通过逆时针转动松开螺钉时,将电线插入端子并通过顺时针旋转拧紧螺钉来紧固电线。

螺钉端子是一种结构简单、易于安装和维护的端子,它适用于中小功率的终端连接。

二、插拔端子

插拔端子是一种结构简单、易于使用的连接件。它与螺钉端子类似,但是省去了螺钉的旋转步骤,直接通过插拔的方式连接电线和设备。插拔端子的插头一般由夹紧部分和插头体两部分组成,插头体一般采用热固性塑料或金属材质制成。插头通过夹紧部分夹紧电线,可靠性高,适用于中小功率的终端连接。

三、冷压端子

冷压端子是一种可靠性高、安装方便的端子连接件。冷压端子的工作原理是利用端子体内的弹簧片将电线压紧。与压接端子不同的是,冷压端子不需要特殊的工具,可以手工安装,有效节约了人工和时间成本。冷压端子适用于中等和高功率的应用场合。

四、弹簧端子

弹簧端子是一种结构紧凑、易于安装的端子连接件。弹簧端子不仅可以用来连接电线和设备,还可以在不同的连接应用中灵活配置。弹簧端子适用于中小功率的终端连接和中等功率的工业应用。

五、电流电压端子

电压端子,是指电力系统中,连接PT(电压互感器)到表计的端子。特点是:内部一般有一个熔断器。

电流端子,是指电力系统中,连接CT(电流互感器)到表计的端子。特点是:为测试方便,该端子可在端子上不拆线分断和连接。

电压端子绝对不允许代替电流端子。原因是电压端子的熔断器在熔断时,使CT开路,会造成过电压,非常危险。故电压端子不允许当电流端子用。电流端子用于电压端子,少了熔断器,前面还需要安装熔断器,故也没有人如此使用电流端子代替电压端子。

六、导轨端子

导轨端子,是将导轨与接线端子排组合而成的电子零部件,端子在电路之间架起 “沟通的桥梁” ,多应用于有配电柜,需要大量接线的安装环境,

总结

以上是配电柜中常见的端子类型,在选型过程中我们应该考虑到连接的电流、电压、环境条件以及需要连接的设备等各种因素,以选择最适合的端子类型。
