插拔式pcb接线端子简介-结构、接线方式以及购买须知

作者: 发布时间:2021-03-06 09:11:12点击:91

信息摘要:插拔式pcb接线端子,作为pcb接线端子的一个分类,广泛应用在电气、电力、轨道交通与控制器等行业。插拔式pcb接线端子由绝缘外壳和电解铜组成,分为插头与插座,一部分将线压紧,然后插到另一部分,这部分在焊接到PCB板上。

什么是插拔式pcb接线端子

插拔式pcb接线端子,作为pcb接线端子的一个分类,广泛应用在电气、电力、轨道交通与控制器等行业。

插拔式pcb接线端子结构

插拔式pcb接线端子由绝缘外壳和电解铜组成,分为插头与插座,一部分将线压紧,然后插到另一部分,这部分在焊接到PCB板上。

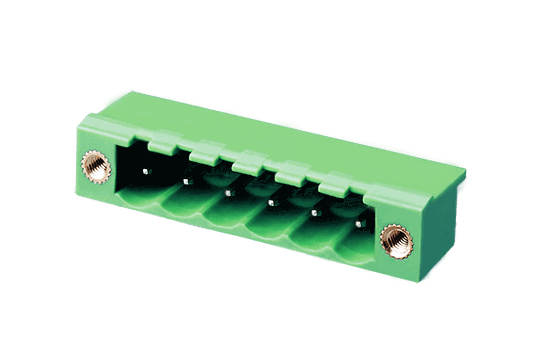

插拔式端子插座2EHDRM-XXP

(图为插拔式端子插座2EHDRM-XXP

常用的插拔式pcb接线端子间距

常用的间距有3.50mm、3.81mm、5.00mm、5.08mm、7.50mm、7.62mm等。

插拔式pcb接线端子接线方式

目前插拔式pcb接线端子接线方式可分为6大类,具体如下:

1、固定螺丝连接

2、弹片式连接

3、直插式设计

4、前端接线螺丝式

5、简单螺丝式

6、烙铁焊

插拔式pcb接线端子购买须知

对于一些新手用户来说,如果要购买插拔式pcb接线端子,除了要考虑其营业执照、价格外,也要从以下几个方面去考虑:

一、从外观方面

好的端子要有应好的做工,即表面平整,没有刮痕,边角没有毛刺,壁厚均匀;更重要的一点,插头和针座契合度高,没有插拔力过高和过低的现象出现。

二、从材质方面

通常来说,材质上可分为两大部:

一是绝缘材料,要具备很好的阻燃性,也就是UL94V-0的阻燃等级;这里较为简单的测试方法是用明火点燃,如果塑件离开明火熄灭,就说明该接线端子具有很好的阻燃性能;

二是铜材质,最简单的方法就是用手掂量一下,并将外表的电镀层磨去,出现是金黄色的是铜质,白色的锌!

以上就是插拔式pcb接线端子结构、接线方式以及如何购买的介绍,如有购买需求,可以自咨询置恒客服MM哟!
