TD2.5-8T/XX-IIUU

◆ 适用于配网小型化需求；

◆ 电流侧有防CT开路功能；

◆ 产品宽度更窄，占位空间小，适配25.4（5T）面板上使用，产品防护等级IP20；

◆ 可自由选择安装的焊针，能够实现电压端子的无明线连接，方便使用焊接式电压互感器；

◆ 焊针为单独安装型，可选配位数安装，灵活方便。两侧法兰带有接零（地）功能，PCB接零（地）无需另配线；

◆ 产品为拼位结构，电流片位数和压电片位数可选，可根据实际选择电流位数；

◆ 外壳增加防滑纹，增大摩擦力，便于插头拔出；

◆ 插头与插座配套使用，防呆结构有效防止插头错装；

◆ 插头与插座的一侧边盖上刻有“基”字，提醒对插方向;

◆ 可满足前、后两种安装方式需求。

申请样品
+86 150-2119-1820
资料下载

产品简介

为什么选择该产品：

◆ 适用于配网小型化需求；

◆ 电流侧有防CT开路功能；

◆ 产品宽度更窄，占位空间小，适配25.4（5T）面板上使用，产品防护等级IP20；

◆ 可自由选择安装的焊针，能够实现电压端子的无明线连接，方便使用焊接式电压互感器；

◆ 焊针为单独安装型，可选配位数安装，灵活方便。两侧法兰带有接零（地）功能，PCB接零（地）无需另配线；

◆ 产品为拼位结构，电流片位数和压电片位数可选，可根据实际选择电流位数；

◆ 外壳增加防滑纹，增大摩擦力，便于插头拔出；

◆ 插头与插座配套使用，防呆结构有效防止插头错装；

◆ 插头与插座的一侧边盖上刻有“基”字，提醒对插方向;

◆ 可满足前、后两种安装方式需求。

执行标准：

QB/EC 00.003G-2018 TD2.5-8TZ/XX交流电流连接器技术条件；

QB/EC 00.003H-2018 TD2.5-8TZ/XX交流电压连接器技术条件；

符合QB/EC 07.003-2018、GB/T14048.7-2006、GB 13140.1-2008、JB/T7104-2007、IEC 60998-1:2002、UL1059C /UL486E 等标准

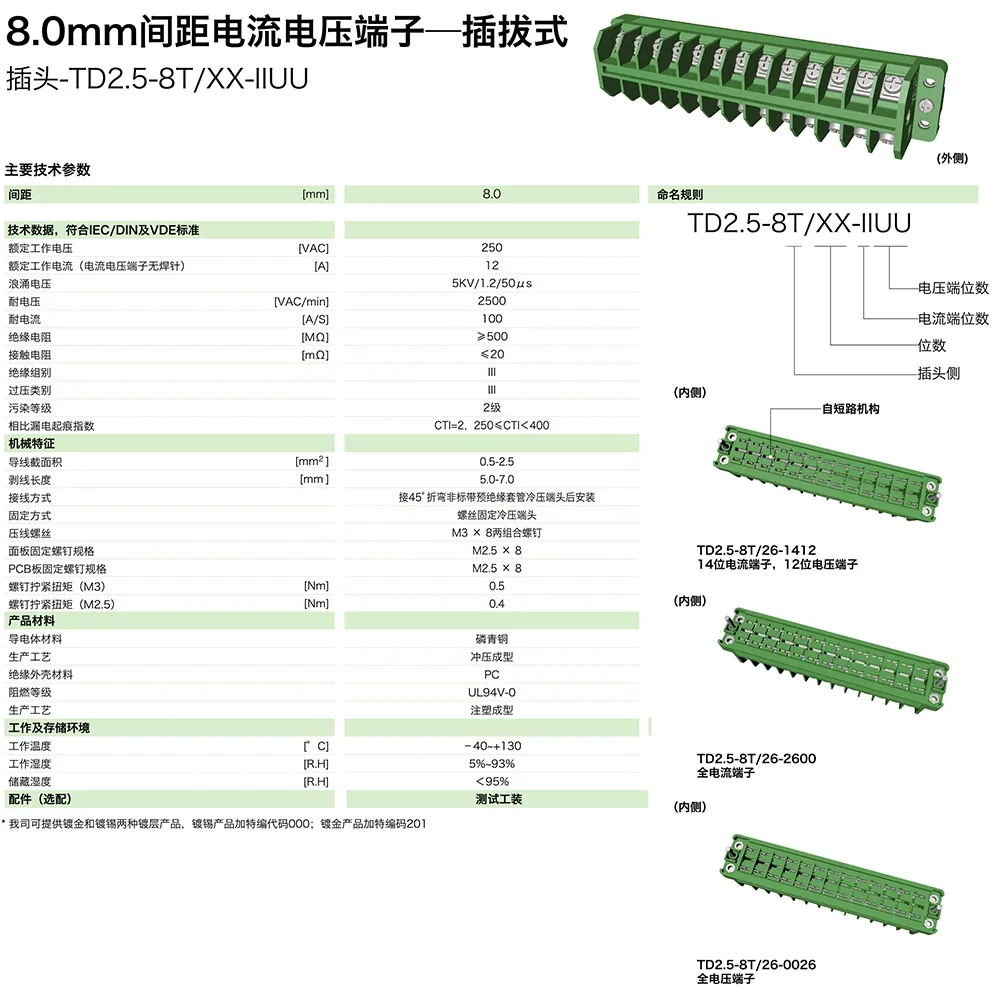

主要技术参数：

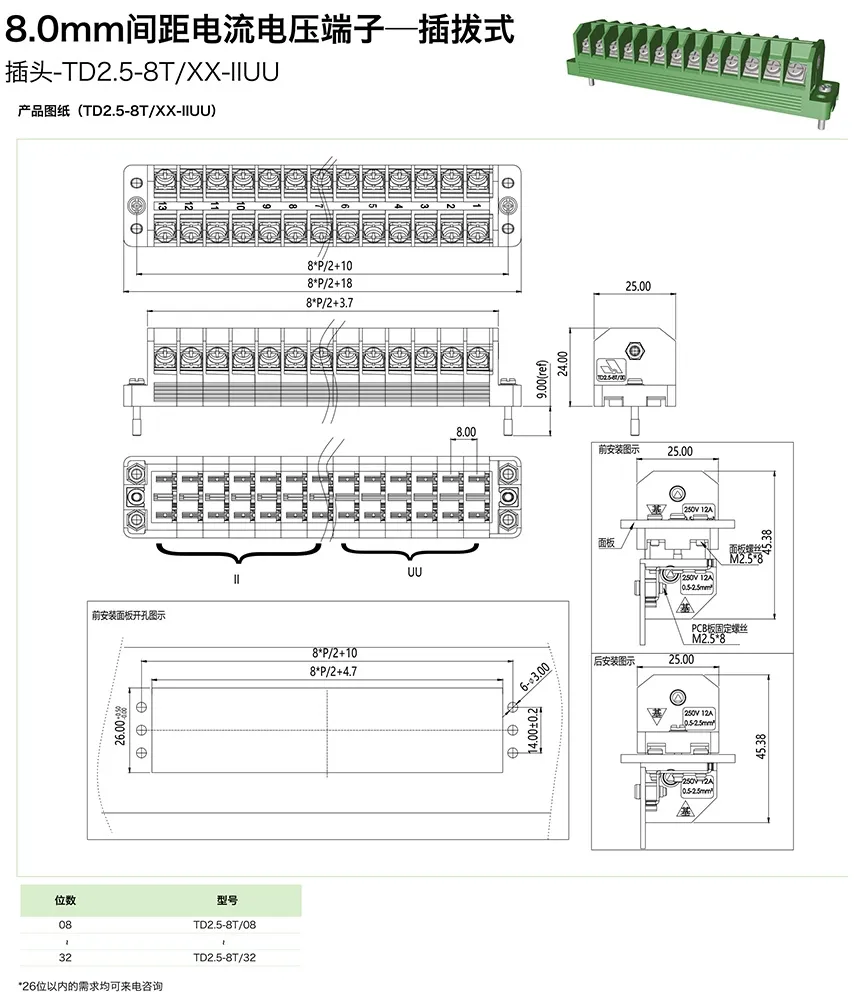

产品图纸：


关键词：

大电流接线端子 电流电压端子
