TD4-9.4N/XX-LLRR

◆ 卓能专利产品；

◆ 适配4U机箱上使用；

◆ 可自由选择安装的焊针，能够实现电压回路端子的无明线连接，方便使用焊接式电压互感器，提高装配效率；

◆ 结构可靠，电气性能优良，能够确保防护等级达到IP20，符合KEMA认证要求;

◆ 焊针为单独安装型，可选配位数安装，灵活方便；

◆ 两侧法兰带有接零（地）功能，PCB接零（地）无需另配线；

◆ 可与电流电压端子TD4系列所有9.4mm间距产品无缝替换。

申请样品
+86 150-2119-1820
资料下载

产品简介

为什么选择该产品：

◆ 卓能专利产品；

◆ 适配4U机箱上使用；

◆ 可自由选择安装的焊针，能够实现电压回路端子的无明线连接，方便使用焊接式电压互感器，提高装配效率；

◆ 结构可靠，电气性能优良，能够确保防护等级达到IP20，符合KEMA认证要求;

◆ 焊针为单独安装型，可选配位数安装，灵活方便；

◆ 两侧法兰带有接零（地）功能，PCB接零（地）无需另配线；

◆ 可与电流电压端子TD4系列所有9.4mm间距产品无缝替换。

执行标准：

QB/EC 01.003C-2014 TD4-9.4N交流电流连接器技术条件;

QB/EC 01.003D-2014 TD4-9.4N交流电压连接器技术条件;

符合QB/EC 07.003-2018、GB/T14048.7-2006、GB 13140.1-2008、JB/T7104-2007、IEC 60998-1:2002、UL1059C /UL486E 等标准

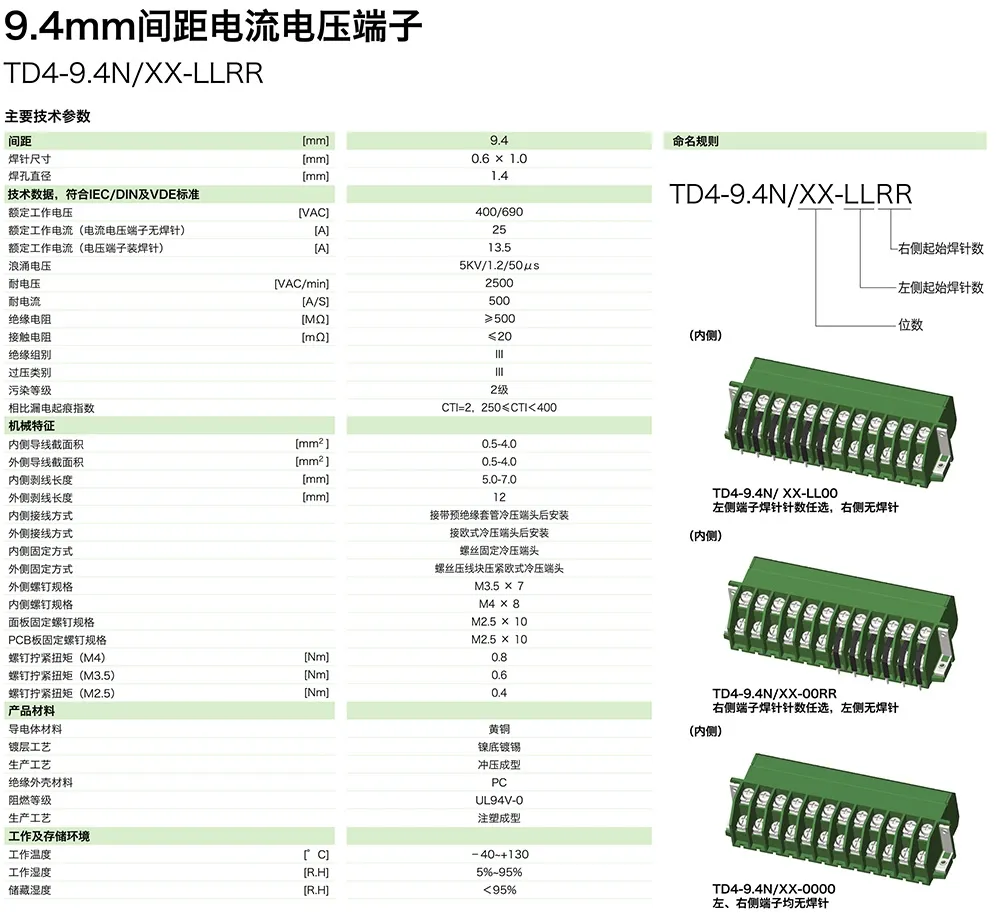

主要技术参数：

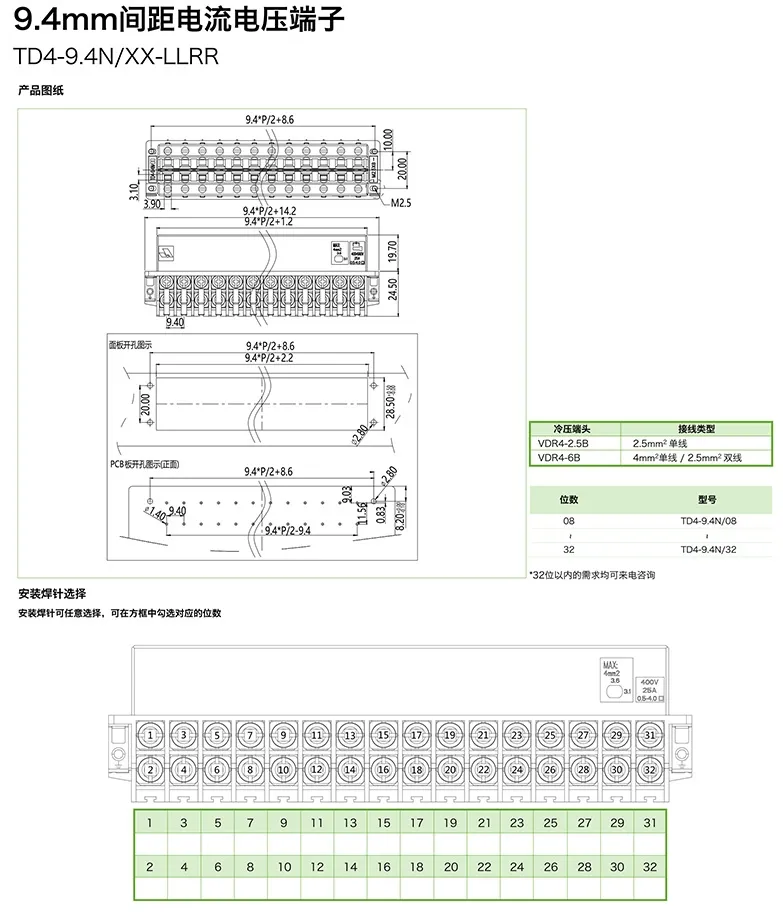

产品图纸：


关键词：

大电流接线端子 电流电压端子
