TD4-9.4Z/XX-LLRR

◆ 卓能专利产品；

◆ 电流侧有防CT开路功能；

◆ 适合国网4U装置机箱的安装与使用；

◆ 可自由选择安装的焊针，能够实现电压端子的无明线连接，方便使用焊接式电压互感器；

◆ 焊针为单独安装型，可选配位数安装，灵活方便。两侧法兰带有接零（地）功能，PCB接零（地）无需另配线；

◆ 外部有可拆式绝缘盖板，能够实现产品的防护等级达到IP20；

◆ 可提供扩展集线防护外壳，增加产品附加绝缘及整体布局的美观度；

◆ 该产品专用于继电保护装置互感器板，也适合其他类似的应用；

◆ 可与电流电压端子TD4系列所有9.4mm间距产品无缝替换；

◆ 可满足前、后两种安装方式需求。

申请样品
+86 150-2119-1820
资料下载

产品简介

为什么选择该产品：

◆ 卓能专利产品；

◆ 电流侧有防CT开路功能；

◆ 适合国网4U装置机箱的安装与使用；

◆ 可自由选择安装的焊针，能够实现电压端子的无明线连接，方便使用焊接式电压互感器；

◆ 焊针为单独安装型，可选配位数安装，灵活方便。两侧法兰带有接零（地）功能，PCB接零（地）无需另配线；

◆ 外部有可拆式绝缘盖板，能够实现产品的防护等级达到IP20；

◆ 可提供扩展集线防护外壳，增加产品附加绝缘及整体布局的美观度；

◆ 该产品专用于继电保护装置互感器板，也适合其他类似的应用；

◆ 可与电流电压端子TD4系列所有9.4mm间距产品无缝替换；

◆ 可满足前、后两种安装方式需求。

执行标准：

QB/EC 00.003E-2014 TD4-9.4TZ/XX交流电流连接器技术条件；

QB/EC 00.003F-2014 TD4-9.4TZ/XX交流电压连接器技术条件；

符合QB/EC 07.003-2018、GB/T14048.7-2006、GB 13140.1-2008、JB/T7104-2007、IEC 60998-1:2002 、UL1059C /UL486E 等标准

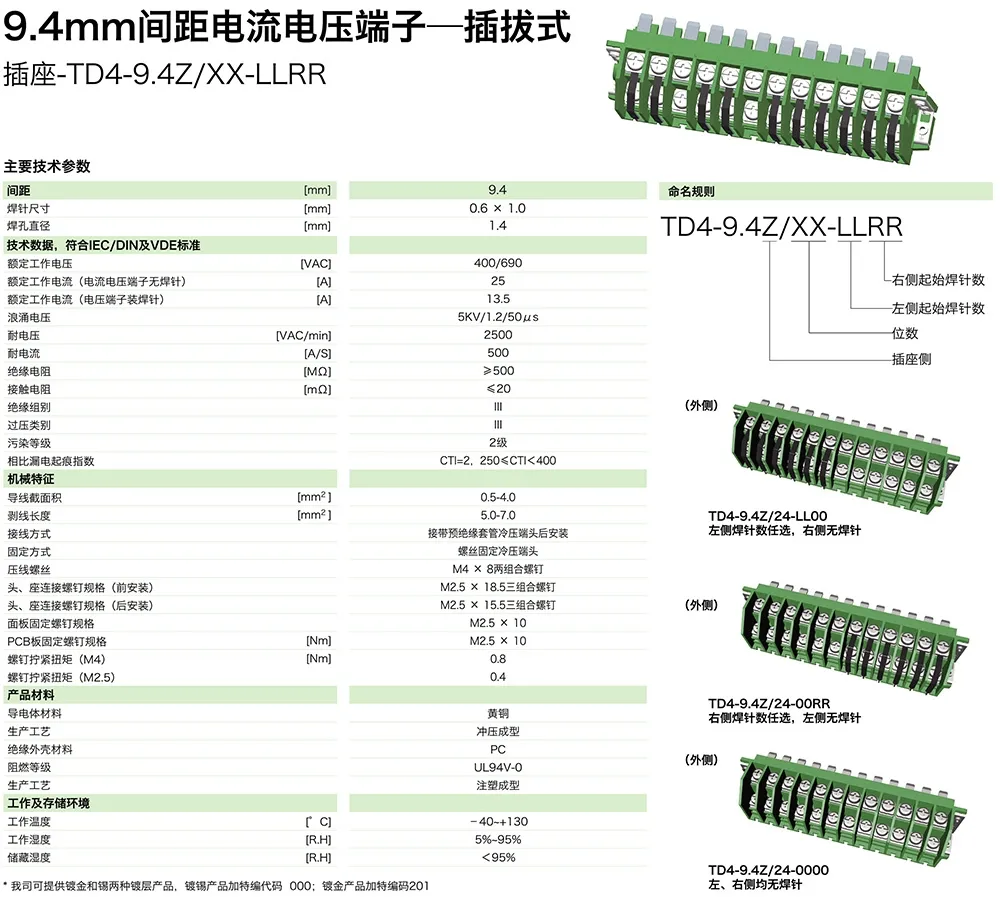

主要技术参数：

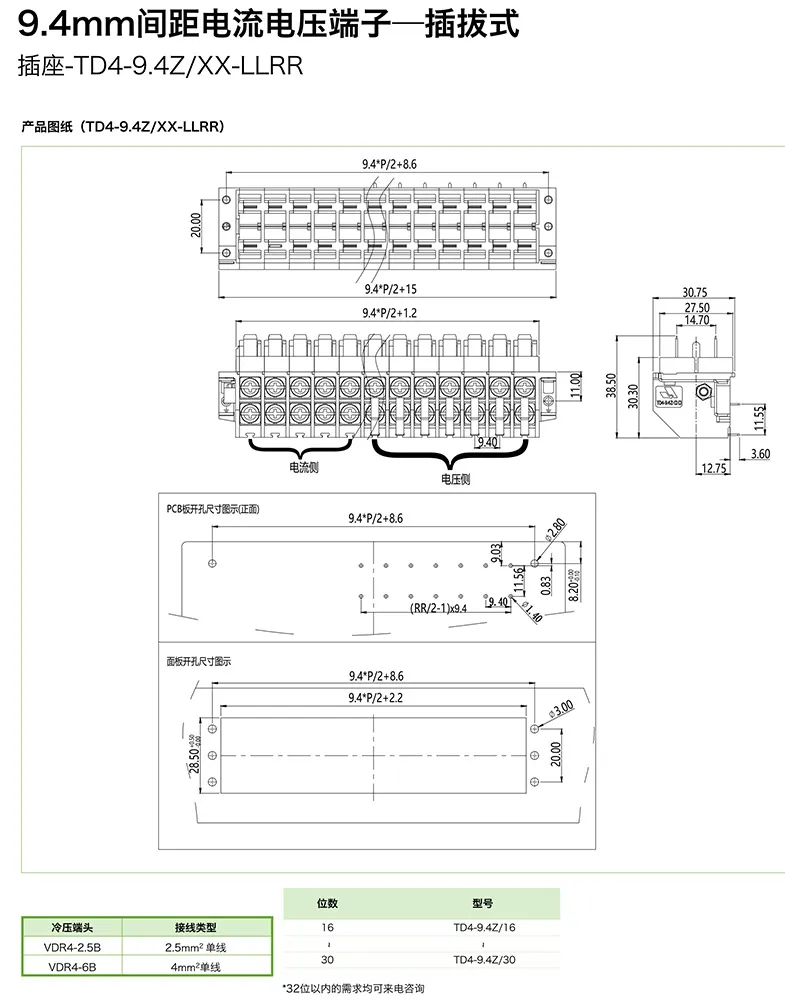

产品图纸：


关键词：

大电流接线端子 电流电压端子
