逆变器是每个光伏电站的心脏。它将光伏模块的直流电转换为符合电网标准的交流电，并将其接入公共电网，同时控制和监视整个工厂。在逆变器中，应用了PCB接线端子和轨道式

逆变器是每个光伏电站的心脏。它将光伏模块的直流电转换为符合电网标准的交流电，并将其接入公共电网，同时控制和监视整个工厂。在逆变器中，应用了PCB接线端子和轨道式接线端子，是常用的连接部件。

01逆变器的介绍

市场上有不同型号的PV逆变器-可根据以下三个重要特征对其进行分类：功率，模块接线和电路拓扑。

1.功率

可用功率输范围在两千瓦到兆瓦。对于家用屋顶工厂，典型输出为5kW；对于商业工厂（例如工厂或谷仓屋顶），典型输出为10–20kW；用于光伏电站的典型输出为500 – 800 kW。

2.模块接线

与直流相关的设计涉及光伏模块到逆变器的接线。就此而言，在串，多串和中央逆变器之间进行区分，其中术语“串”是指串联的一串模块。多串逆变器具有两个或多个串输入，每个串输入都有自己的MPP跟踪器。当PV阵列由不同方向的子区域组成或部分阴影时，这些选择特别明智。尽管功率输出相对较高，但中央逆变器仅具有一个MPP跟踪器。它们特别适合带有均质发电机的大型工厂。

3.电路拓扑

关于电路拓扑，在单相和三相逆变器之间以及带和不带变压器的设备之间进行区分。单相逆变器通常用于小型工厂，在大型光伏电站中，由于4.6 kVA的不平衡负载，必须使用由多个单相逆变器或三相逆变器组成的网络。但是，变压器用于电隔离的目的（某些国家/地区要求），并且可以使PV模块接地（某些类型的模块必需）。但是，只要有可能，就使用不带变压器的逆变器。它们比变压器设备更小，更轻，并且工作效率更高。

02逆变器接线端子实例

在电气设备中，接线端子是常用的连接部件。例如在逆变器就应用了PCB接线端子和轨道式接线端子。

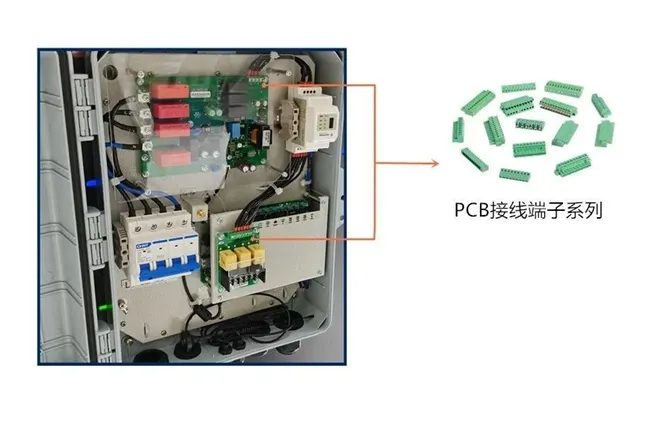

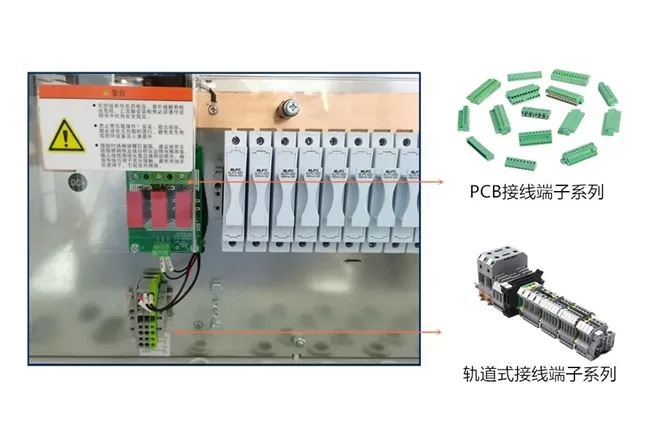

逆变器接线端子实例图

现有光伏逆变器主要包括箱体、电感盒、功率PCB板、I/O PCB 板几部分，功率PCB板、I/O PCB 板均与电感盒内的电感连接，目前功率PCB板、I/O PCB 板均与电感的连接多是采用导线之间进行连接，采用这种方式逆变器箱体内接线较为复杂，电连接点较多，很容易出现虚接、虚焊的问题，这样就有可能会影响逆变器的质量。鉴于以上所述现有技术的缺点接线端子的目的在于提供一种能够方便导线连接，加快组装速度、提高工作效率的用在逆变器上的接线方式。

03卓能提供专业的电连接产品

• 接线快速简单，接触可靠压强大，抗振动，免维护；

• 产品设计符合IEC-60947-7-1及UL1059标准；

• 通过UL，CE，CQC等国内外认证，满足ROHS指令；

• 执行严苛的企业标准QB/EC05.003-2009；

（原文链接：https://mp.weixin.qq.com/s/QZC2wk26QHfj18nk8SY7tw）
