螺钉式PCB端子是什么？螺钉式PCB端子工作原理、选型与使用要点
发布时间：
2026-10-08 14:01:58
来源：
置恒电气
螺钉式 PCB 端子（Screw-type PCB Terminal Block）是焊在印刷电路板上、靠螺钉压紧导线来形成电气连接的一种接线端子排。它的核心特征就一句话：导线被螺钉驱动的压线框夹住，压向下面的导电条，导电条再通过焊针穿过 PCB 焊盘取电。

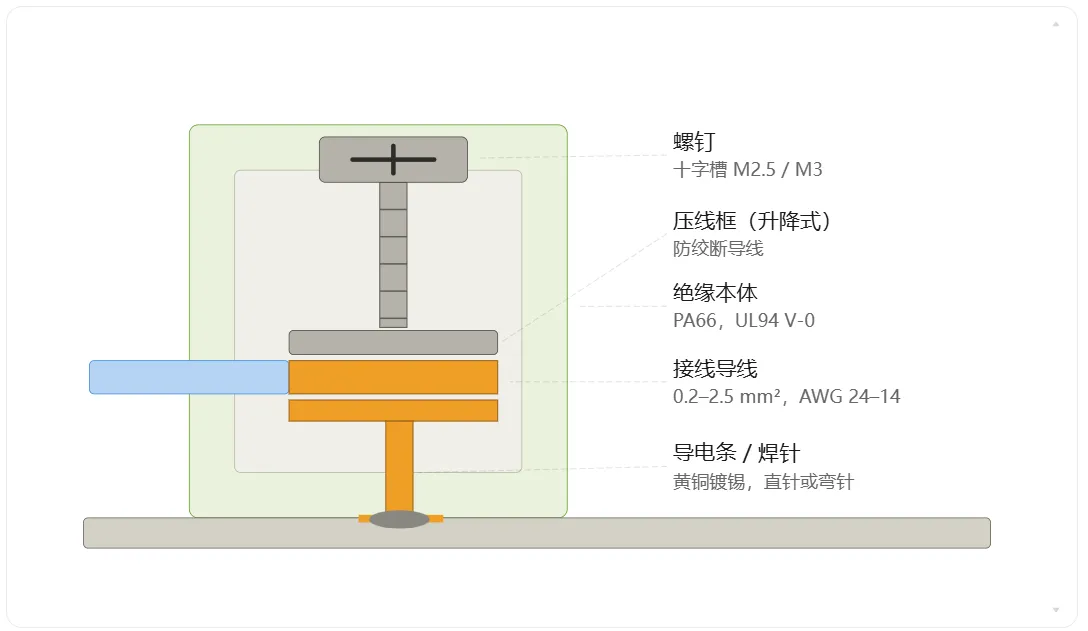

它的剖面结构长这样：
图中的关键点在于压线框是"升降式"的：螺钉旋转时只带动压线框上下平移，自身不旋转，所以不会把多股铜丝绞断、绞散——这是它和廉价"直接压片式"端子最本质的区别。
螺钉式PCB端子工作原理
1.剥好皮的导线水平插入接线孔，铜芯落在导电条上；
2.拧紧螺钉（典型扭矩 0.4–0.5 N·m），压线框下压，把铜芯夹死在压线框和导电条之间；
3.电流经铜芯 → 导电条 → 焊针 → PCB 焊盘/铜箔，进入电路。

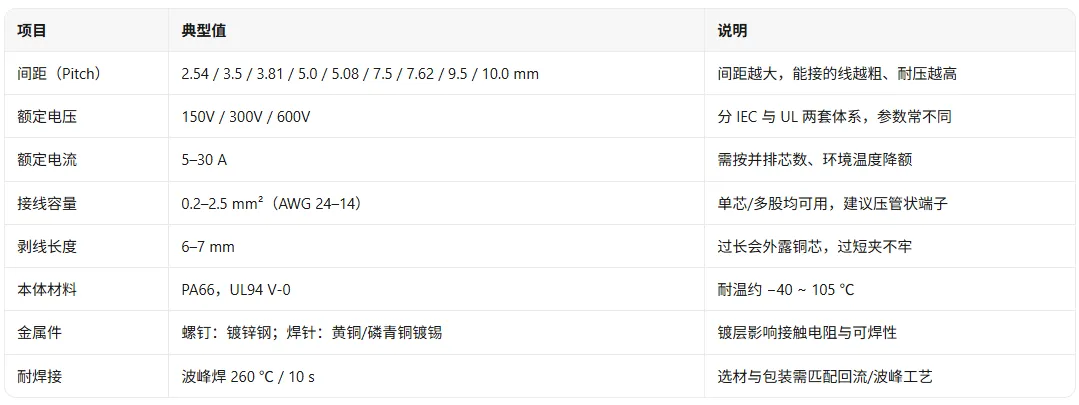

螺钉式PCB端子关键技术参数

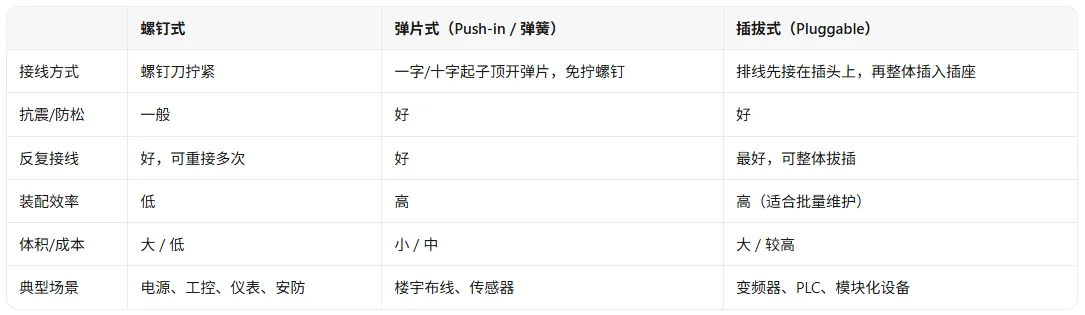

和另外两种常见 PCB 端子（弹片式和插拔式）的对比
选型与使用要点
1.按线径定间距，不要按现有焊盘倒推；同一排多个端子要留出螺钉刀的作业空间。
2.必须考虑降额：多芯并排、多排堆叠、密闭机箱内，实际载流能力会明显下降。
3.多股线务必压针形/管状端子，否则拧紧时散股易造成相邻极短路。
4.焊盘设计：孔径比焊针大 0.2–0.3 mm 便于透锡，环形焊盘建议 ≥0.5 mm。
5.常见变体：单层/双层/三层、直针/90° 弯针、可拼接（任意外形拼装）、带护线盖或标记条。
6.相关标准：IEC 60947-7-4、IEC 60998-1/-2-1、UL 1059、GB/T 14048.7。
总结：它是"用螺钉锁紧导线"的 PCB 板端接线方案，胜在可靠、便宜、载流大、通用性强；输在体积和装配效率——需要快速维护或多极整排拔插时，才会换用插拔式。
