聊聊端子间距（针距）与电流、电压之间的关系

发布时间：

2026-09-04 14:08:20

来源：

置恒电气

端子间距（pitch），也称针矩，是接线端子选型的核心参数之一，它和电流、电压三者之间是相互制约的关系。

端子间距（pitch），也称针矩，是接线端子选型的核心参数之一，它和电流、电压三者之间是相互制约的关系。

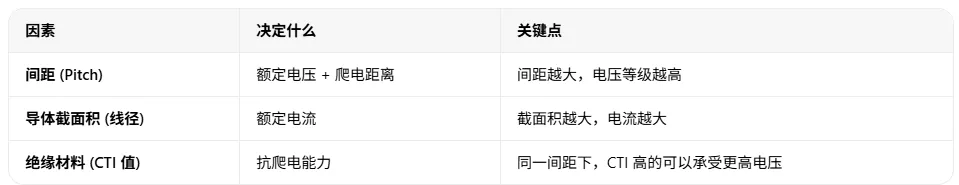

三者的基本关系

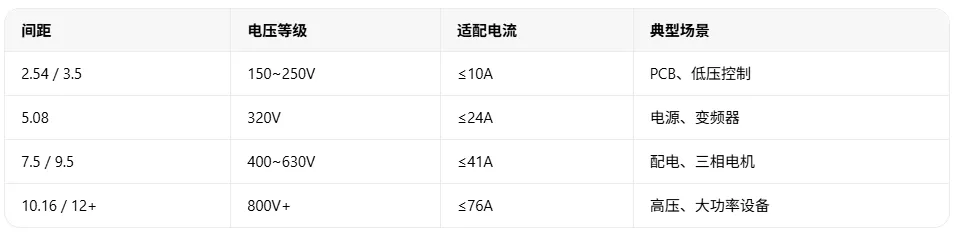

三者的对照表（仅供参考）


三者是如何相互制约的

1.间距决定"上限电压" —— 因为爬电距离 = 间距 × 系数（和污染等级、CTI 有关）

2.线径决定"上限电流" —— 因为 I²R 发热，截面积小了承受不了大电流


选型时怎么配

1.先定电压（决定了最小间距）

2.再定电流（决定了最小线径/端子系列）

3.两者取较大值来确定端子规格

4.再加 20——30% 余量（降额设计，常见工业标准要求实际使用不超过标称值的 70——80%）
