关于冷压端子选型及使用注意事项的综合指南

发布时间：

2026-07-22 15:35:02

来源：

置恒电气

冷压端子是低温压制的电线、电缆或电器器材上的接头，又名绝缘端子，电子连接器、空中接头都归属于冷压端子，还有圆形预绝缘端子、冷压接线端子、叉形预绝缘端子、针形预绝

冷压端子是低温压制的电线、电缆或电器器材上的接头，又名绝缘端子，电子连接器、空中接头都归属于冷压端子，还有圆形预绝缘端子、冷压接线端子、叉形预绝缘端子、针形预绝缘端子、片形预绝缘端子、子弹形全绝缘端子、圆形裸端头、叉形裸端头、管形预绝缘端子、管形裸端头等等。是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。


随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。随着电子行业的发展，接线端子的使用范围越来越多，而且种类也越来越多。目前用得最广泛的除了PCB板端子外，还有五金连续端子，螺帽端子，弹簧端子等等。


在电子技术的领域中，对于冷压端子的最有效使用是处理不同端子接线位的履带式铜导体。起先，不使用绝缘套管，但是从1970年以来，绝缘套管的使用变得非常普遍。在1991年，具有相同线径的双接头冷压子的发明引发了冷压端子市场的革命。


冷压端子选型指南


1.应用环境。在具体使用的时候是选择管形头、圆形头还是叉形头，要视具体情况而定，同时还需要注意安装螺丝直径的大小，防止安装使用的时候安装不了，出现不必要的麻烦。


2.导线情况。仔细确认所连接的导线情况，导线是软导线还是硬导线，导线的直径大小是多少，选择冷压端子的时候也需要考虑这些情况，不然容易买到不匹配的端子。3.电流电压。确认好端子用于什么样电流电压下，选择承受能力高一点的端子，否则容易导致端子损坏，进而影响整个系统的运行。


注意事项


1.应充分了解所要操作的冷压端子，熟悉其操作方法，以保证正确操作;对不具备防误操作的冷压端子，应采用色码或标记予以标识，或在连接前查看合适型号是否对应，并保证相互连接时正确定位;应特别注意防止带针插座的误插合，否则将损坏冷压端子，并导致意外电接触;应确保冷压端子连接到位，在不易检查的特殊场合，应在相应的操作规程中做出详细的规定，并可通过窥镜进行检查。


2.冷压端子端接时，应严格按照相应的端接规范或要求进行端接和检查，并按对应的节点序号端接。选用的电缆导线间的最大绝缘层厚度应与接触件间距匹配，电缆线芯应与接触件接线端匹配，当接触件间跨、并线处理。


3.冷压端子处于分离状态应分别装上保护帽或采取其他防尘措施;如果冷压端子连接后长期不分离，可在插头和插座之间打上保险。


4.在冷压端子的固定、线束的夹紧等场合，使用螺纹连接时应有防松装置（防松螺钉、防松圈、保险丝等）。


5.冷压端子连接或分离时，应尽量使插头和插座的轴心线重合，并且要扶正电缆，避免插头受到切向力的作用，防止电缆下垂导致连接器的损坏。

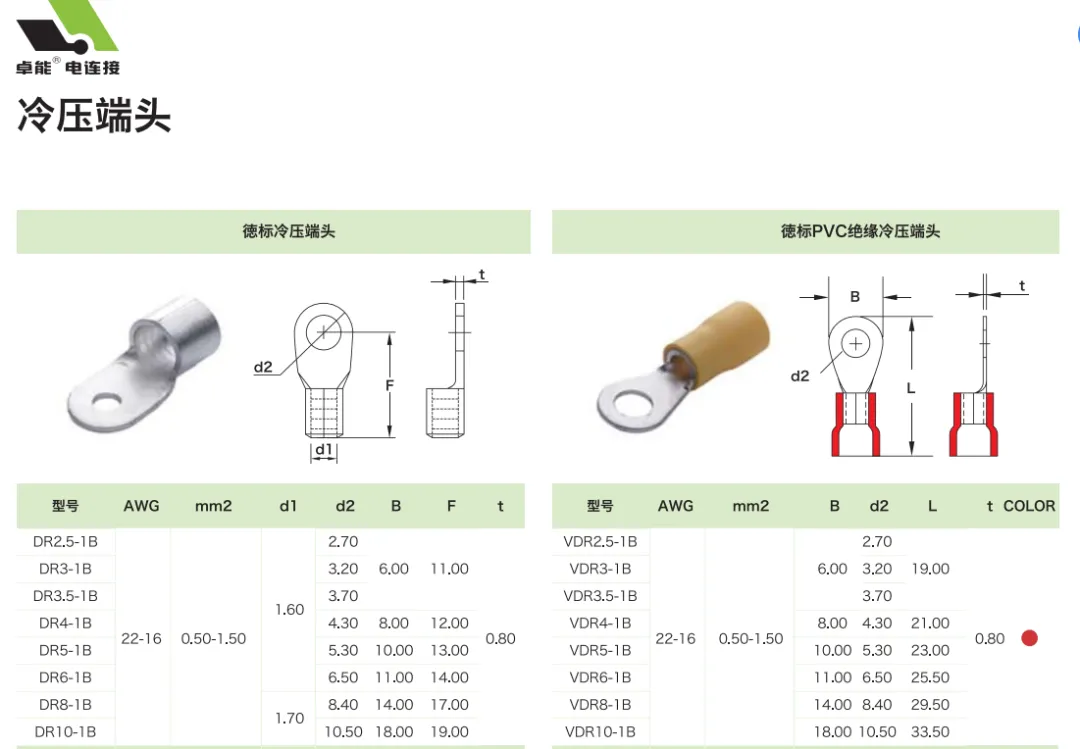

上面为卓能的两款德标冷压端头，包含了部分型号及相关参数，需要更多的信息及相关型号、参数可与我们联系。
