接线端子主要用于实现电气连接，通常用在配电箱里方便接线。
插拔式接线端子是什么？
插拔式接线端子由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分再焊接到PCB板上。防振动设计确保了产品长期的气密连接和成品的使用可靠性。插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。插座也可以有装配扣位和锁定扣位。装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等。既可以选择公制线规也可以选择标准线规。插拔式接线端子系列采用易于操作的可插拔连接与牢固通用的螺钉方式相结合，使各种零件连接了起来。
常用间距：2.50mm/3.50mm/3.81mm/5.00mm/5.08mm/7.50mm/7.62mm等
插拔式接线端子在使用过程中可能会出现的问题：
接线端子变黑。变黑有两种可能，一个是烧黑的，一个是氧化黑的。如何验证是不是烧黑的呢？我们采取的方法是用手指一擦，如果能擦掉，象烟灰一样，那就是被氧化而形成的黑色物质，得用砂纸或者锉刀才能磨掉。而大致端子烧黑的主要原因就是其过热高温了。
造成接线端子过热高温有两种可能：端子松动造成接触电阻过大，从而过热；端子未松动，但是回路因某种未知原因而过电流发热，例如电源电压过高了，或者负载短路了。
1、电压过高。可以从源头查起，变压器次级电压-配电箱内电压-各用电设备电压。
2、接地故障。也可以从变压器那里查起，然后到配电箱接地。该接地的要接地，而正常的相线则应排除接地故障。可以断电时用绝缘表或摇表来测量，分段测量，尽量只分段测量电缆、电线、断路器、开关等供配电线路，实在难以分段的情况下，则拔掉弱电设备、传感设备的保险丝。接地的关键在于接地电阻要低，同时接触面积要大。前者可以保证接地点有一个接近于大地电位的尽可能低的"零电位"，这就可以避免你所想的打雷后雷电从接地线"反串"回去，窜进供电回路的可能性。后者可以保证有足够的容量提供一个故障电流通道，包括雷电或者短路故障等等。
卓能插拔式接线端子

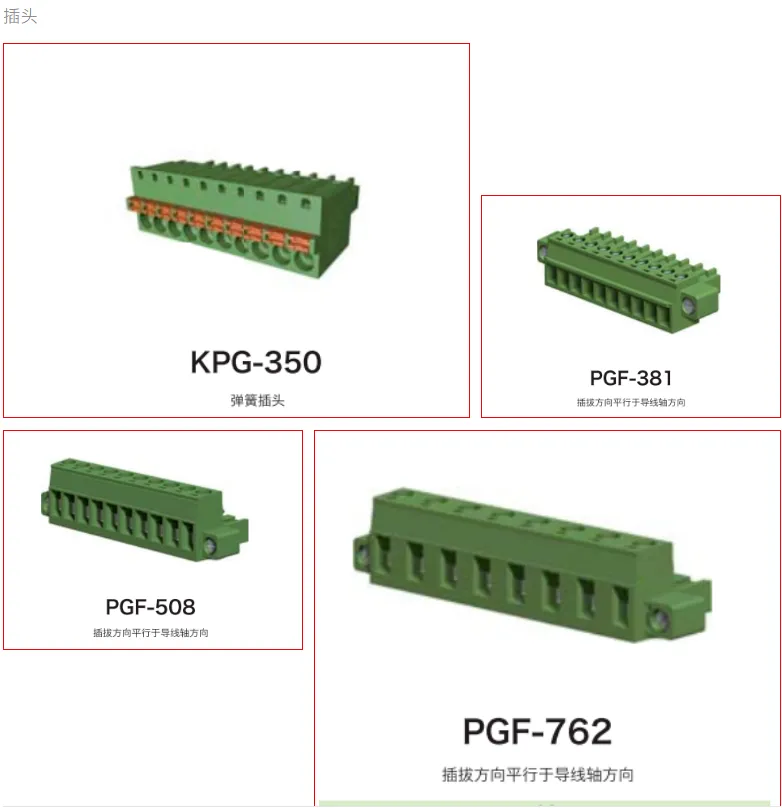

插头系列
此为卓能插拔式端子台的部分插头型号，各型号有四个间距可以选择，我们的产品有单层（PG）、一体双层螺钉式插头（DPG），弹簧式插头（KPG），矮型弹簧式插头（LKPG），一体双层弹簧式插头（DKPG）等等，还可以选择是否带螺丝法兰及其他特殊要求。

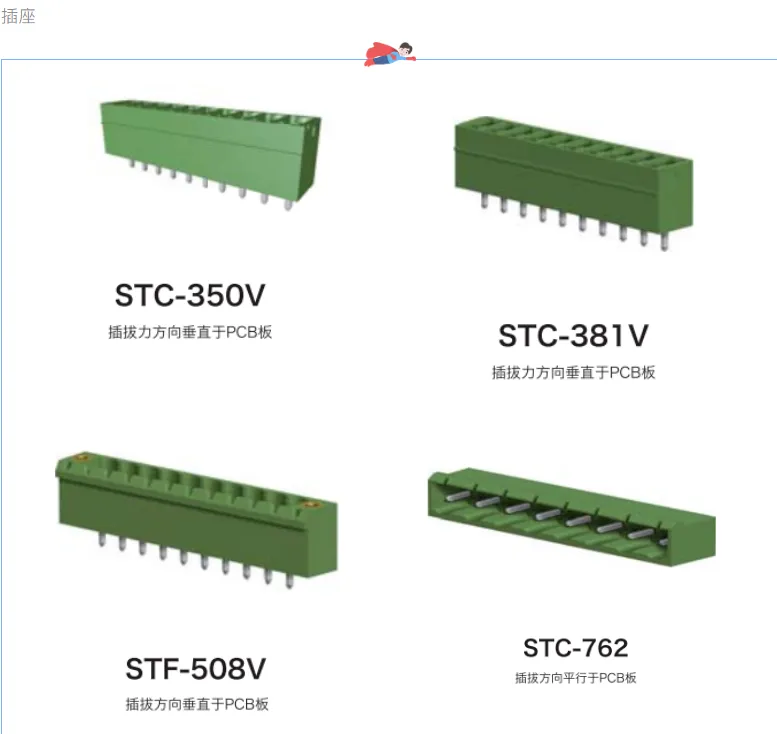

插座系列
图为卓能插拔式端子台的部分插座型号，同样也有四个常用间距可以选择。卓能插拔式端子台的有单排针标准插座（ST）、单排标准反针插座（SMT）、双层阶梯错层插座（STD）、双层平齐插座（ST1D）等型号，固定方式可选择是否带法兰螺母，插座边盖有两侧封闭、左侧封闭、右侧封闭可供选择，同时焊针有直针和弯针可供选择。可根据客户特殊需求进行选择。
